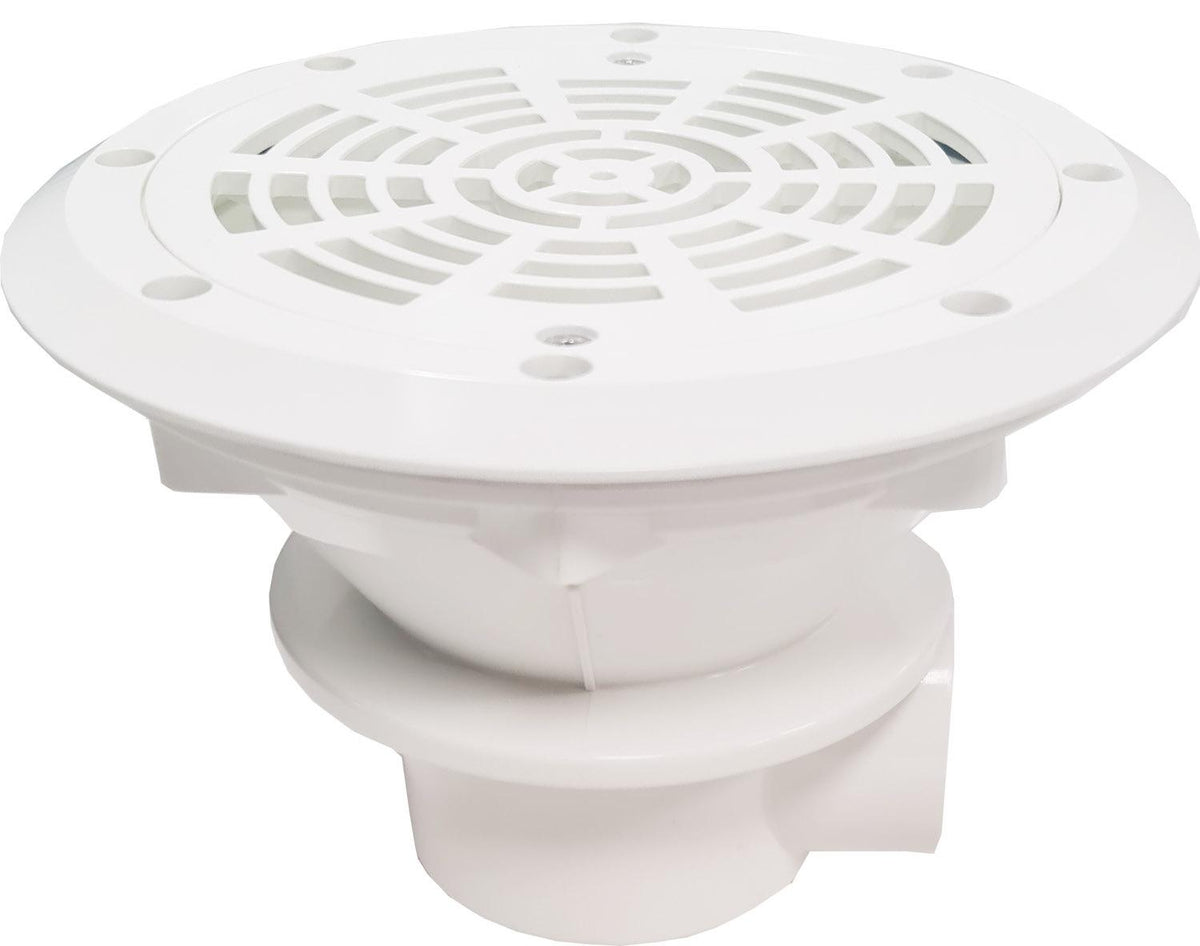

La presa di fondo Emaux è un componente dell'impianto di circolazione della piscina, installato nella parte più profonda della vasca per favorire l'aspirazione e il ricircolo dell'acqua.

È progettata per piscine con rivestimento in PVC o liner ed è dotata di inserti in ottone per il fissaggio della flangia.

La struttura è realizzata in ABS, materiale adatto all'utilizzo permanente nell'ambiente piscina.

Presa di fondo per piscine con liner e PVC

La configurazione con flangia e guarnizioni permette l'installazione nelle piscine dotate di rivestimento.

È indicata per:

• PVC armato
• Liner
• Piscine private
• Impianti di circolazione e filtrazione della piscina

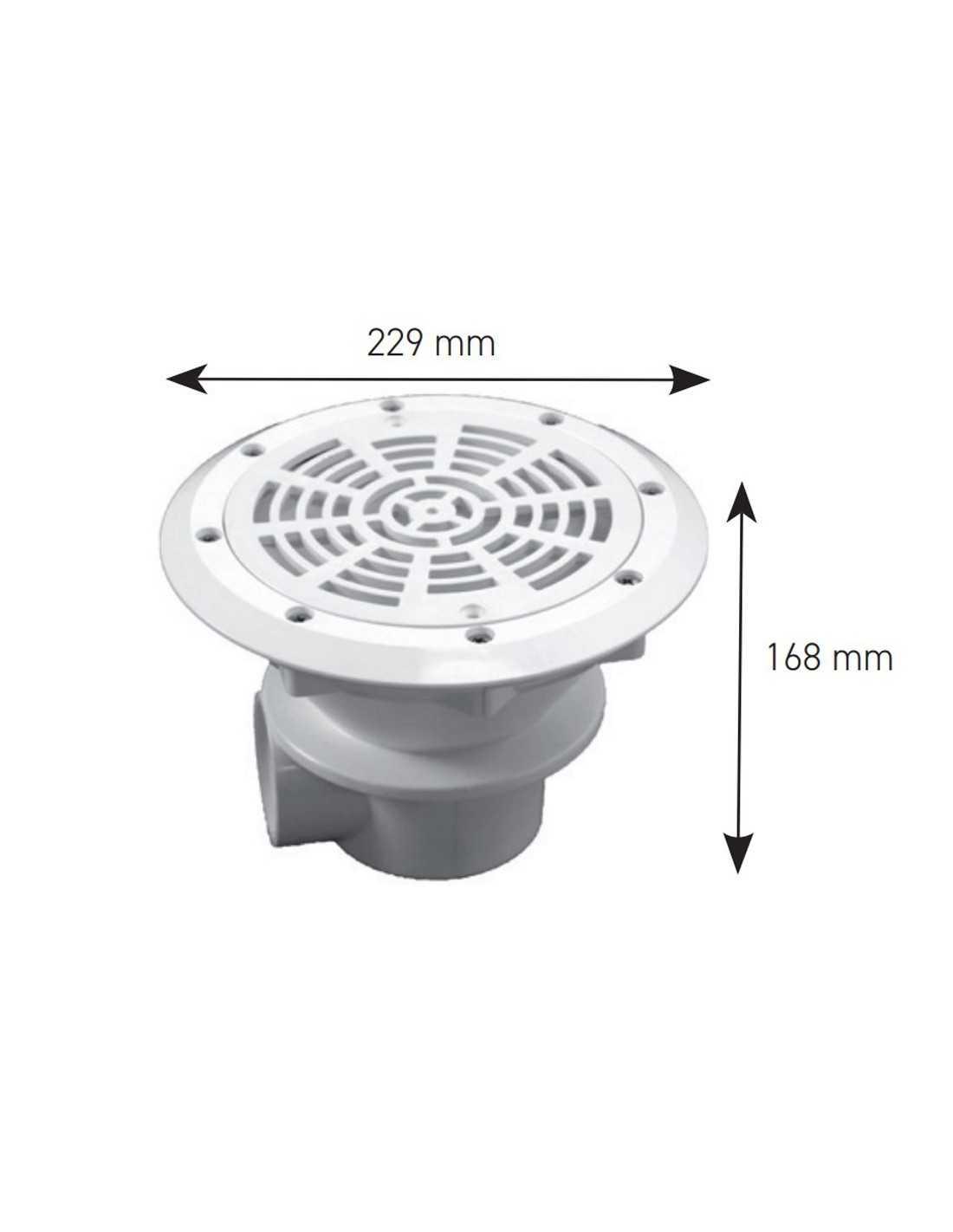

Diametro Ø229.4 mm

La griglia superiore presenta un diametro di:

Ø229.4 mm

Le dimensioni compatte permettono l'integrazione sul fondo della vasca mantenendo una superficie di aspirazione adeguata al circuito idraulico.

Portata fino a 13 m³/h

La presa di fondo ha una portata massima di:

13 m³/h

La portata dell'impianto deve sempre essere dimensionata correttamente in funzione del numero di prese di fondo installate, della pompa e delle caratteristiche complessive del circuito idraulico.

Collegamento idraulico

Il collegamento principale della presa di fondo è:

Filettato interno G2 – 2"

È inoltre presente il collegamento inferiore predisposto per l'eventuale installazione della valvola idrostatica.

Inserti in ottone

La presa di fondo è dotata di inserti in ottone, utilizzati per il fissaggio della flangia necessaria nelle installazioni con liner o PVC.

La configurazione comprende gli elementi necessari per il serraggio del rivestimento tra corpo e flangia.

Installazione sul fondo della piscina

La presa di fondo viene installata nella parte più profonda della piscina e collegata al circuito di aspirazione.

Per una corretta realizzazione dell'impianto è necessario rispettare le normative applicabili e le indicazioni previste per il posizionamento e il dimensionamento delle prese di aspirazione.

Perché scegliere la Presa di Fondo Emaux

• Per piscine con PVC o liner
• Diametro Ø229.4 mm
• Corpo in ABS
• Inserti in ottone
• Collegamento filettato 2"
• Portata massima 13 m³/h
• Installazione sul fondo della piscina
• Completa di flangia per il fissaggio del rivestimento
• Adatta alla realizzazione del circuito di aspirazione della piscina

Caratteristiche tecniche

Sicurezza e installazione

Le prese di fondo fanno parte del circuito di aspirazione della piscina e devono essere installate e dimensionate correttamente.

La documentazione tecnica prevede, tra le altre indicazioni, una distanza minima di 2 metri tra due prese di fondo e una distanza minima di 300 mm dalle pareti della piscina.

L'installazione deve essere eseguita nel rispetto delle normative applicabili e delle indicazioni tecniche previste per l'impianto.

FAQ

A cosa serve la presa di fondo della piscina?

La presa di fondo permette di prelevare acqua dalla parte più profonda della vasca e convogliarla nel circuito di circolazione e filtrazione della piscina.

È adatta alle piscine con PVC armato?

Sì. Questa versione è progettata per piscine con rivestimento in PVC o liner.

Qual è il diametro?

La griglia superiore ha un diametro di Ø229.4 mm.

Qual è la portata massima?

La portata massima è di 13 m³/h.

Qual è il collegamento idraulico?

Il collegamento principale è filettato interno G2 – 2".

Ha gli inserti in ottone?

Sì. La presa di fondo è dotata di inserti in ottone per il fissaggio della flangia.

Dove viene installata?

Viene installata sul fondo della piscina, normalmente nella zona più profonda della vasca.

È adatta sia al liner sia al PVC?

Sì. È indicata sia per liner sia per rivestimenti in PVC.
